 轉速信號控制裝置(轉速繼電器） |
| |
BJ1010D-3N水輪發電機轉速信號控制裝置（也稱轉速繼電器）是2.5U標準機箱的智能型轉速信號測量裝置。
采用LCD觸摸顯示屏可顯示更多信息，參數設置及狀態查看更加直接方便。裝置內置微型PLC，具有測量、顯示、保護、控制及通訊、模擬量輸出等功能
，適用于大中型水輪發電機的轉速測控。采用三回路信號源輸入。三路信號源可以是不同傳感器的任意組合，最多可同時輸入二路
機械測速（齒盤或鋼帶測速方式）一路電氣測速（PT或永磁機測速），當然也可以只開通其中任意信號通道單獨運行。在開通多路信號的狀態下，可實現信號互為冗余、相互備用。 |
 |
| |
|

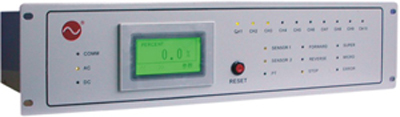

BJ1010D-3N機箱型 |
| |
|
|
| |
產品特點 |
技術特性 |
| |
|
|
| |
采用19英寸2.5U標準機箱，安裝方便。 |
工作方式:機械測速、電氣測速、三回路 |
| |
同時適用于抽水蓄能電站。 |
分辨率：0.1%額定轉速 |
| |
LCD中文觸摸顯示屏方便查看及設置 |
測量精度：0.5%額定轉速 |
| |
內置進口高品質PLC控制準確可靠 |
信號源靈敏度：PT輸入：0.4～250V 正弦波 |
| |
多達14路獨立繼電器輸出點 |
永磁機輸入： 0.4～200V |
| |
雙回路交直流供電確保供電安全 |
數據更新周期：約1秒(全范圍) |
| |
繼電器動作值及開閉選擇可設定 |
供電電源：AC/DC110～250V
15W |
| |
機組潛動和過速報警 |
接點輸出：14路獨立 |
| |
無工作死區，良好的低速測量特性 |
容量：AC 250V 3A，DC 30V 3A |
| |
提供可選的RS-485通訊 |
信號輸出：4-20mA電流、RS485通信各1路 |
| |
4～20mA輸出提供第三方控制/顯示需 |
安裝開孔尺寸：155x76mm |
| |
|
|
| |
|
BJ1010D-3N轉速信號裝置技術資料 |
